|
| Het is bekend dat in wrijvende metaal - metaal contacten
smering essentieel is. In droge (ongesmeerde) metaal - metaal contacten
ontstaat door adhesie een zeer hoge wrijving en/of slijtage.
Om het adhesie verschijnsel te illustreren zijn enkele metaal - metaal
contacten getest in een Pin on Ring Tribometer.
Voor alle proefmonsters weergegeven in bovenstaande figuur zijn dezelfde
test condities gekozen (F=100 N - 2 MPa, v=1 m/s, droog, testduur 30 min.). |

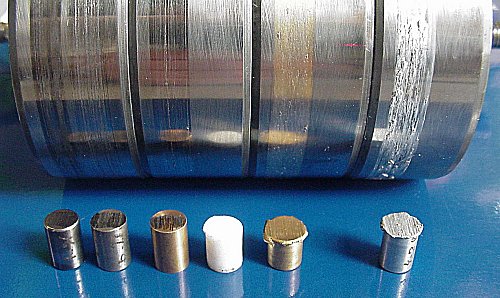

Kogelagerstalen ring (100Cr6)
tegen proefstukken, van
links naar rechts:
| combinatie |
µ [ - ] |
k [10-15 m3/Nm] |
| 100Cr6 -100Cr6 |
0.35 - 0.55 |
1.23 |
| staal 600HV -100Cr6 |
0.40 - 0.55 |
1.23 |
| brons - 100Cr6 |
0.45 - 0.60 |
3.8 |
| Teflon - 100Cr6 |
0.15 - 0.15 |
630 |
| Messing - 100Cr6 |
0.15 - 0.25 |
800 |
| Aluminum - 100Cr6 |
0.25 - 0.45 |
260 |
Conclusie
In alle metaal - metaal combinaties trad adhesie op. Typische adhesie
verschijnselen zijn herkenbaar aan materiaal overdracht en onregelmatige
slijtage sporen.
De wrijvings coëfficiënt blijkt maximaal voor materialen met een hoge
afschuifsterkte! Een wrijvingskracht ter grootte van de halve normaalkracht kan
ontstaan in droge wrijvende metaal - metaal contacten.
Van Teflon is bekend dat een lage wrijving en een hoge slijtage kan worden
verwacht. De slijtage snelheid van Aluminium, messing of teflon tegen staal
blijkt onacceptabel groot (klasse 6).
In de combinatie staal - staal of brons - staal is de slijtagesnelheid zeker
niet slecht maar, de wrijving is onacceptabel.
Uit deze proeven blijkt duidelijk dat metaal - metaalcontacten zonder smering,
door het optreden van adhesie geen succes zijn.
|
|
www.tribologie.nl
