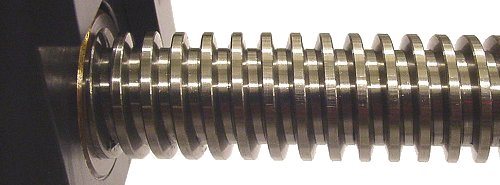

Transportschroef / bewegingsdraad
Trapezium draad
Tr8 x P2
Tr10 x P2
Tr12 x P3
Tr16 x P4
Tr20 x P4
Tr24 x P5
Tr28 x P5
(Tr30 x P6)
Tr32 x P6
Tr36 x P6
Tr40 x P7
Tr44 x P7
Tr48 x P8
Tr52 x P8
Tr60 x P9
(Tr65 x P10)
Tr70 x P10
(Tr75 x P10)
Tr80 x P10
(Tr85 x P12)
Tr90 x P12
(Tr95 x P12)
Tr100 x P12
(Tr110 x P12)
Tr120 x P14
Aantal gangen
1
2
3
4
Treksterkte
MPa
Axiale belasting
10
3
N
Slaglengte
10
-3
m
Moerlengte
10
-3
m
Specifieke slijtagesnelheid k
10
-15
m
2
/N
Relatieve slijtagediepte / 0.5P
Wrijvingscoëfficiënt
spoed P
10
-3
m
diameter spoed d
2
=d-0.5P
10
-3
m
kern diameter d
3
=d-2h
3
10
-3
m
draadhoogte H
1
=0.5P
10
-3
m
spanningsdoorsnede A
t
= π/4 d
3
3
10
-6
m
2
trekspanning σ
t
= F/A
t
MPa
torsie spanning τ = T/W
p
; W
p
= π/16 d
3
3
MPa
vergelijkspanning σ
e
= (σ
m
2
+ 3τ
2
)
½
MPa
veiligheidsfactor S
v
= R
p0.2
/ σ
e
>1
contactoppervlak draad A
1
10
-6
m
2
aandraaimoment MG+
Nm
losdraaimoment MG-
Nm
schroefdraad rendement
%
contactdruk
MPa
totale glijweg s=h/(k p)
10
3
m
glijweg bij enkele beweging s
1
=π d
2
L
stroke
/ P
m
aantal bewegingen L
n
=s/s
1
