Joint stiffness factor
Diameter bout d
mm
Elasticiteitsmodulus bout E
GPa
Dikte ingeklemd materiaal l
m
mm
Elasticiteitsmodulus ingeklemd materiaal E
GPa
Bout stijfheid k
b
=AE/l
m
10
9
N/m

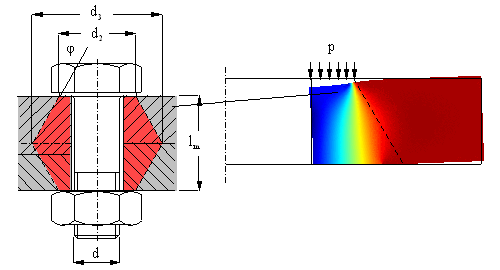

Diameter d
2
=1.5d
mm
Diameter d
3
=d
2
+l
m
·
tan(φ), φ=30º
mm
Stijfheid ingeklemd materiaal k
m
10
9
N/m
Joint stiffness factor
1)
C
m
=k
b
/(k
b
+k
m
)
1)
Voor eenvoud wordt de stijfheid van het ingeklemde materiaal vaak drie maal zo stijf verondersteld als de stijfheid van de bout, wat resulteert in een joint stiffness factor van C
m
=1/4. Met C
m
=1/4 wordt 1/4 deel van de belasting P opgenomen door de bout.
