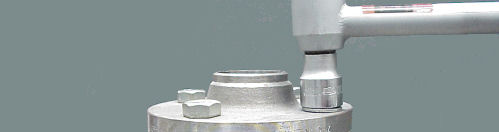

Aanhaalmoment voorspanning
Metrische draad :
M1
M1.2
M1.6
M2
M3
M4
M5
M6
M8
M10
M12
M14
M16
M20
M24
M30
M36
M42
-
3.6
4.6
4.8
5.6
5.8
6.8
8.8
9.8
10.9
12.9
voorgeschreven trekspanning : σ
t
=
·R
p0.2
draad-wrijvingscoëfficiënt : µ
thread
=
draagvlak-wrijvingscoëfficiënt : µ
head
=
spoed P
mm
flankdiameter d
2
mm
kerndiameter d
3
mm
spanningsdoorsnede A
t
=π/4 d
0
2
; d
0
=(d
2
+d
3
)/2
mm
2
treksterkte R
m
MPa
rekgrens R
p0.2
MPa
trekspanning σ
t
= σ'
t
x R
p0.2
MPa
torsie spanning τ = M
G
/W
p
; W
p
=π/16 d
3
3
MPa
equivalente spanning σ
e
= (σ
t
2
+ 3τ
2
)
½
MPa
draadwrijvingsmoment aanhalen M
G
Nm
draadwrijvingsmoment lossen M
G-
Nm
draagvlakwrijvingsmoment M
WD
Nm
Aanhaalmoment M
A
= M
G
+ M
WD
Nm
Voorspankracht F
i
=
σ
t
·A
t
kN
Belasting bij vloeien F
02
=
R
p02
·A
t
kN
Belasting reserve P
b
=F
0.2
- F
i
kN
1)
torsiespanning verdwijnt na aanhalen door relaxatie.
