L

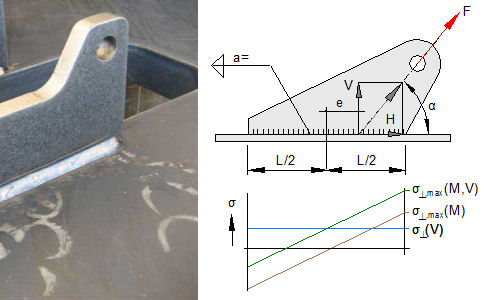

asberekening hoeklas statisch belast
Belasting F
kN
Belastingrichting α
deg
Belasting aangrijppunt e
m
Laslengte L
m
Lashoogte a
mm
enkelzijdig gelast
dubbelzijdig gelast
Resultante H=F·cos(α)
kN
Resultante V=F·sin(α)
kN
Resultante M=F·e·sin(α)
10
3
Nm
Schuifspanning S(H)
MPa
Normaalspanning S(V)
MPa
Schuifspanning S(V)
MPa
Weerstandsmoment Wx=2(1/6 a L^3)
10
-4
m
3
Normaalspanning S(M)
MPa
Schuifspanning S(M)
MPa
Equivalente spanning σ
eq
MPa
Zie verder Eurocode 3 prEN 1993-1-8 voor details
