  Pneumatische
cilinder met gasgelagerde zuiger |
 |
|

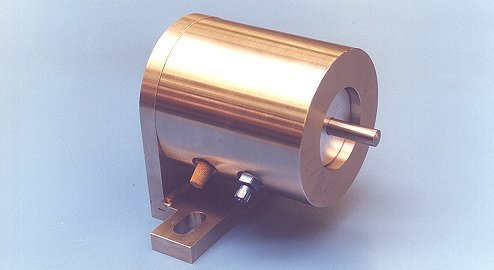

Hoge precisie en hoge snelheid pneumatische cilinder: zuiger
diameter 50 mm, toevoerdruk 6 baro, radiale belastbaarheid tot 500 N,
filmspleet 10 µm,
gasverbruik 5
liter/min. Totaal gasverbruik bij maximale perskracht 1200N, 10
liter/min. De pneumatische cilinder is een goed voorbeeld waar
perslucht al aanwezig is en tevens kan worden benut om de wrijving tussen
de zuiger en de cilinderwand te elimineren, zoals bij gaslagers het geval
is. |
 |

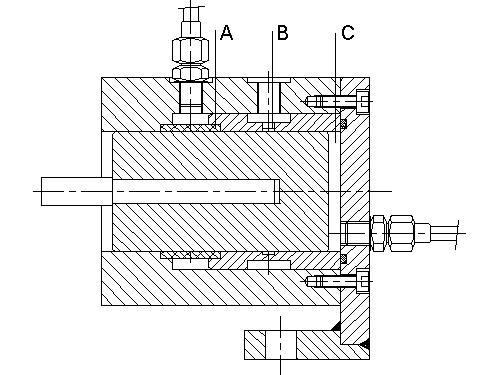

| De perslucht wordt via een poreuze ring in het oppervlak (A) tussen de zuiger en de cilinderwand geperst. De drukzijde van de zuiger (C), is door een groef in de omtrek van de cilinder die in open verbinding staat met de omgevingsdruk (B) gescheiden van het gaslager. |
